Steigflug – Benötigte Zeit, erreichte Höhendifferenz oder Steigrate berechnen
Mit dem Dreieckrechner können auch Angaben für einen Steigflug berechnet werden.
Dazu brauchen wir 2 der folgenden Angaben um die fehlende zu berechnen:
- Steigrate in m/s
- Höhendifferenz in Kilometern
- Benötigte Zeit
Dafür bringt man auf der Vorderseite vom Dreieckrechner die beiden bekannten Werte in Deckung und kann anschliessend mit dem Lineal den fehlenden Wert ablesen.

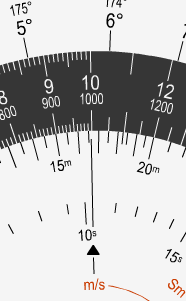

Steigrate ist bekannt
Falls die Steigrate bekannt ist stellt man die m/s Markierung auf der Zeitscheibe
auf die Steigrate auf dem Mittelring (z.B. 4 oder 400 für 4 m/s, 300 für 3 m/s)
und schiebt das Lineal über den weiteren bekannten Wert (Zeit oder Höhendifferenz)
Ich habe hier mal die auf der vorhergehenden Seite ('Zusatzblatt Navigation') verwendeten Werte eingestellt. Höhendifferenz 4km (von 1000m auf 5000m steigen) und die aus der 'Technischen Einweisung Bf 109' bekannte Steigrate von 10,6 m/s (abgerundet auf 10 m/s).

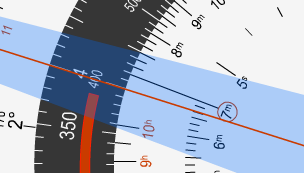

Am Lineal kann ich jetzt auf der Zeitscheibe die für diesen Steigflug benötigte Zeit von 6:40 min ablesen.
Steigrate ermitteln
Falls man die Steigrate ermitteln möchte bringt man die benötigte Zeit auf der Zeitscheibe mit der Höhendifferenz auf dem Mittelring in Deckung. Bei der aktuellen Einstellung habe ich mich in 50 Minuten mühsam um 6 km nach oben gequält.
Zum Ablesen der Steigrate schiebt man das Lineal auf die m/s Markierung
und liest die Steigrate am Mittelring ab.
Die Steigrate betrug also 2 m/s.
