Druckmesser für Betriebsmittel
Verwendung: Dieses Gerät erlaubt eine Kontrolle der Kraftstoff- und Schmierstoffzufuhr durch Druckmessung im Versorgungssystem. Undichtigkeit oder Bruch einer Leitung, sowie mangelhaftes Arbeiten der Pumpe sind anhand des angezeigten Druckes ersichtlich.

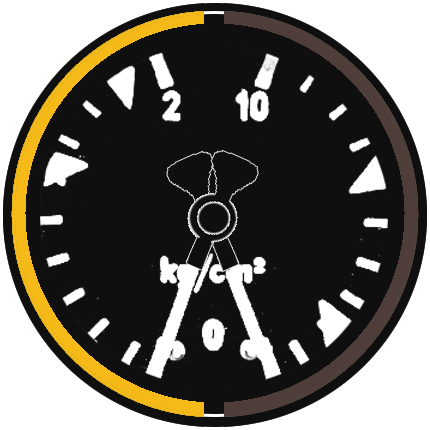

Hierbei kommen, wie in der Beispielgrafik, zumeist Kombinationsinstrumente zur Verwendung.
Funktionsweise: Die Druckentnahme geschieht normalerweise hinter dem Druckminderer/Regulator (Ventil), das eine dämpfende Wirkung auf die Pumpenstöße hat, bei kaltem Öl oder Kraftstoff zu hohe Drücke vom Instrument fernhält und eine ruhige Anzeige gewährleistet.
Zur Messung des Drucks werden in der Regel Geräte mit Federrohr (Bourdonrohre) verwendet. Das Feder- oder Bourdonrohr streckt sich gegen die eigene Elastizität unter dem Einfluss des auftretenden Drucks. Diese Bewegung wird über Hebel und Zahnsegment auf den Zeiger übertragen.
