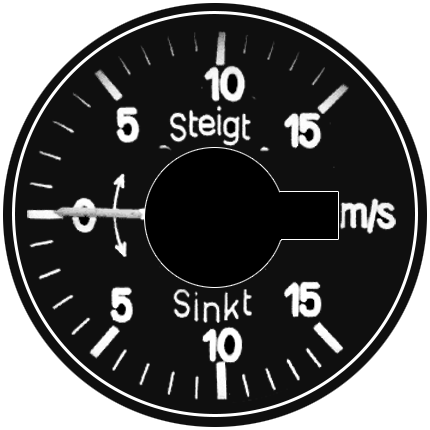

Variometer
Verwendung: Das Variometer ermöglicht dem Flugzeugführer das genaue Einhalten einer bestimmten Flughöhe oder einer gewollten Steig- oder Sinkgeschwindigkeit.
Funktionsweise: Die Vertikalgeschwindigkeiten werden bei diesem Gerät dadurch bestimmt, dass Luftdruckänderungen in einer bestimmten Zeiteinheit angezeigt werden. Die Größe der Luftdruckänderung kann mit diesem empfindlichen Stauscheibengerät gemessen werden.

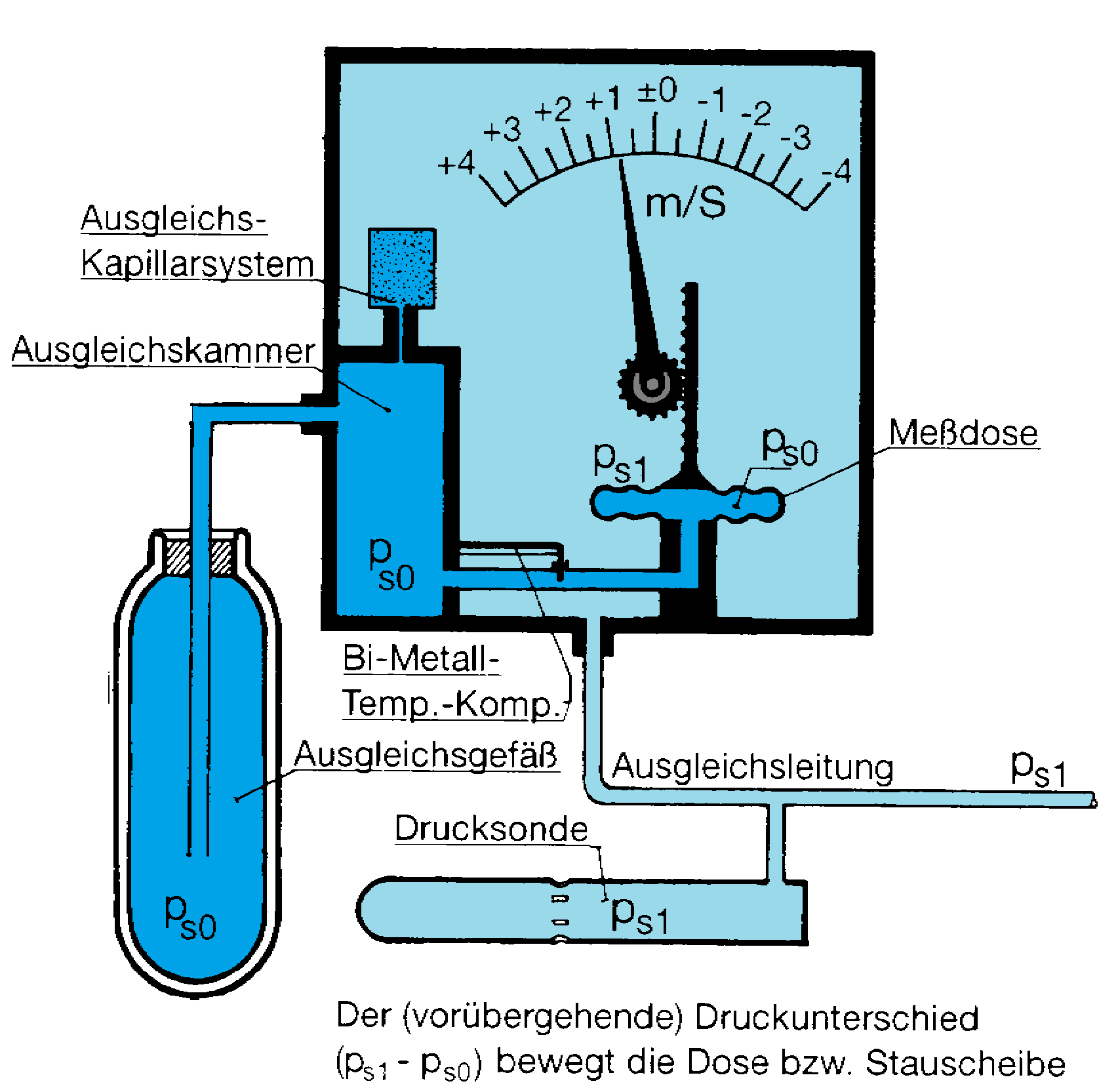

Das Gerät besteht aus dem eigentlichen Anzeigeinstrument (Variometer) und dem Ausgleichgefäß, das zur Wärmeisolation als Thermosflasche ausgebildet ist. Beide Teile sind mit einem Schlauch verbunden. Im abgedichteten Gehäuse des Variometers befindet sich eine Stauscheibe, deren Bewegung auf das Zeigerwerk übertragen wird.
Die Stauscheibe ist in einer ringförmigen Druckkammer mit rechteckigem Querschnitt gelagert und füllt diese bis auf einen geringen Druckausgleichspalt aus. Die Kammer ist dadurch in 2 Teile geteilt. In die Kammerseiten führt je ein Druckanschluss. Die eine Seite ist mit dem statischen Außendruck, die andere mit dem Ausgleichgefäß verbunden.
Bewegt sich ein Flugzeug längere Zeit auf konstanter Höhe, so ist der Druck infolge des Ausgleichs durch den Druckausgleichspalt auf beiden Seiten der Stauscheibe gleich groß. In diesem Zustand wird der Zeiger durch eine Spiralfeder auf der Nullmarke gehalten. Ändert das Flugzeug seine Flughöhe, so entsteht an der Stauscheibe ein Druckunterschied, da der Druck auf der Seite des Ausgleichgefäßes der Druckänderung auf der statischen Druckseite nachhinkt. Die Stauscheibe und der mit ihr verbundene Zeiger drehen sich gegen die Federkraft auf der Seite des geringeren Druckes. Je größer die Steig- oder Sinkgeschwindigkeit ist, um so größer ist der Druckunterschied und der durch ihn verursachte Zeigerausschlag.
Vorteilhaft gegenüber dem Membrandosen-Variometer ist die größere Messempfindlichkeit und die kleinere Anzeigeträgheit. Eine Überlastung des Gerätes durch zu hohe Druckunterschiede (z.B. beim Sturzflug) ist ausgeschlossen.
