Schalt-Zähl-Kontrollkasten der Waffenanlage

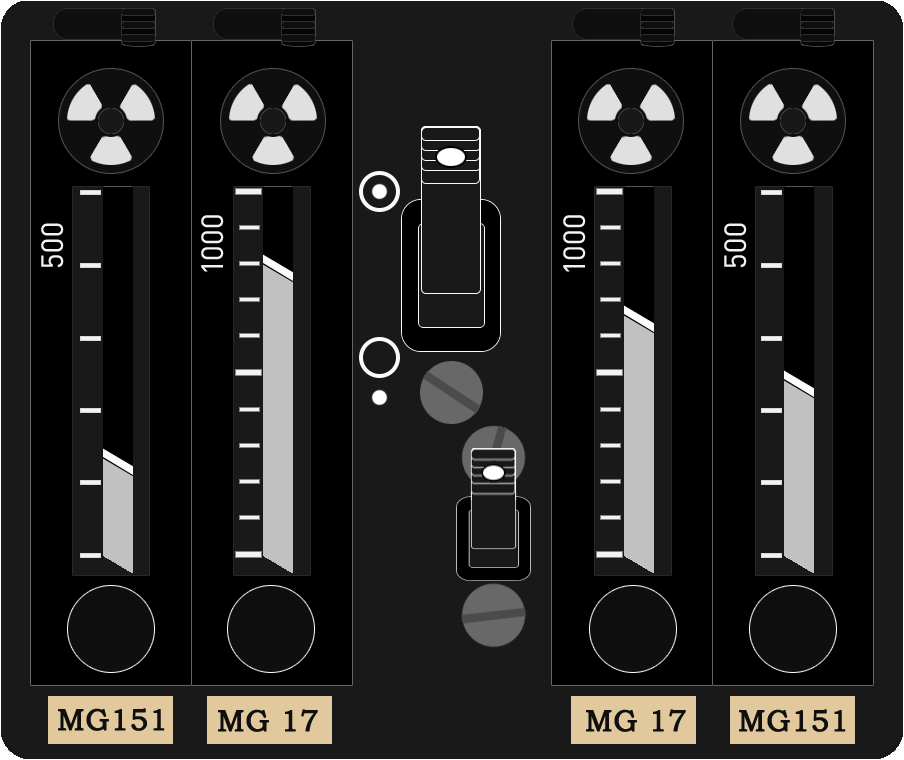

SZKK 4 (z.B. FW 190/Bf 109 ab F Reihe)

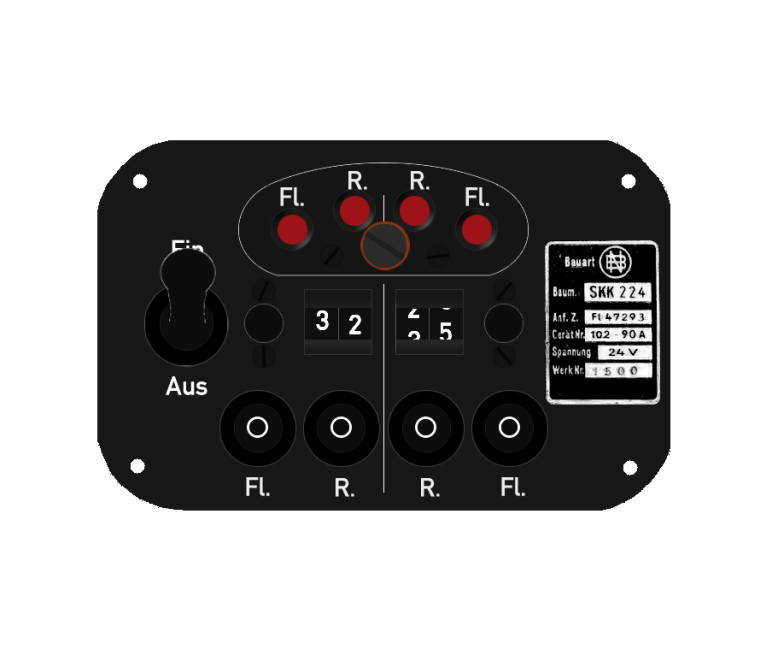

SKK 224 (z.B. Bf 109 E7 Reihe/Bf 110 E2)
Verwendung: Ein solcher Kontrollkasten erfüllt gleich mehrere Aufgaben für die Verwendung der Bordwaffenanlage. Zunächst einmal befindet sich hier der Hauptsicherungsschalter der Waffenanlage, weiterhin zeigt das Gerät über die Verschlusskontrollanzeige den Ladezustand der einzelnen Waffen an. Die meisten dieser Geräte enthalten zudem ein Zählwerk über welches der Munitionsvorrat angezeigt wird. Desweiteren enthält das Gerät die Schalter der Durchladeeinrichtung, mit denen die Bordwaffen geladen und somit schussbereit gemacht werden.
Funktionsweise: Mit Umlegen des Hauptsicherungsschalters wird ein Stromkreis geschlossen welcher die gesamte Waffenanlage mit Strom versorgt. Bei späteren Systemen wird dabei direkt die Durchladeeinrichtung betätigt. Ist dies nicht der Fall müssen die Waffen über einen zusätzliches drücken des Durchladeschalters repetiert werden. Hierbei wird der Verschlussblock von der Durchladeeinrichtung nach hinten gefahren und gespannt. Steht der Verschluss hinten ist die Waffe geladen, dabei schließt ein Kontaktschalter am Schlussblock einen Stromkreis der die Verschlusskontrollanzeige des Kontrollkastens einschaltet. Über diese kann der Flugzeugführer erkennen, dass die Bordwaffen geladen und schussbereit sind. Kommt es zu einer Störung oder ist die Waffe leergeschossen verbleibt der Verschlussblock in seiner Position und der Kontaktschalter wird nicht betätigt. Wenn der Kontrollkasten ein Zählwerk besitzt wird bei jeder Kontaktunterbrechung der Verschlusskontrolle ein Schritt weiter gezählt und somit der manuell voreingestellte Munitionsvorratszähler bei jedem Schuss einen Schritt zurück gesetzt.
