Temperaturanzeigen für Betriebsmittel

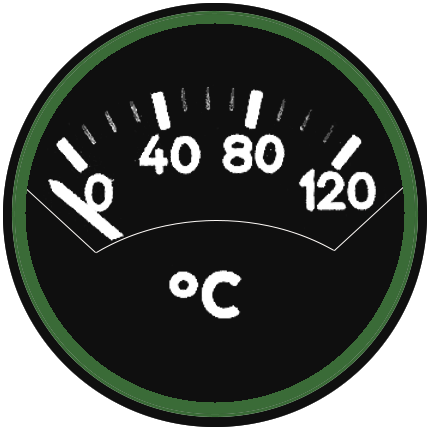

Verwendung: Auf diesen Instrumenten wird die Auslasstemperatur der verschiedenen Betriebsstoffe (im Beispiel: Kühlmittel) am Motor angezeigt.
Sie ermöglichen die Überwachung der Kühlkreisläufe und warnen somit vor möglichen Überhitzungsschäden des Motors.
Funktionsweise: Solch ein elektrisches "Fernthermometer" besteht aus dem eigentlichen Thermometer (elektr. Temperaturgeber) , einem temperaturempfindlichen Widerstandsdraht, aus dem Anzeigegerät und aus der Stromquelle für den Messstrom (Bordbatterie).
Das Thermometer besteht aus einer mit metallener Schutzhülle umgebenen Wicklung. Der elektrische Widerstand dieser Wicklung ändert sich mit der Temperatur, und wird mit einem Messgerät bestimmt, das in Temperaturgraden geeicht ist, und in beliebiger Entfernung vom Geber (Wärmefühler) angebracht sein kann. Das Anzeigegerät selbst ist ein sog. Kreuzspulmessinstrument. Das Anzeigeinstrument zeigt die ankommende Spannung an, wobei das Ziffernblatt in °C geeicht ist. Das Messverfahren beruht auf dem Ohmschen Prinzip, dass sich der Widerstand eines Metalls bei zunehmender Temperatur erhöht.
Der Vorteil solcher elektr. Temperaturanzeiger ist der, dass mehrere Messstellen umschaltbar an das gleiche Anzeigegerät angeschlossen werden können. Ferner lassen sich in den Leitungen leicht Trennstellen anbringen und die Messgenauigkeit ist sehr hoch.
