Führerkompass

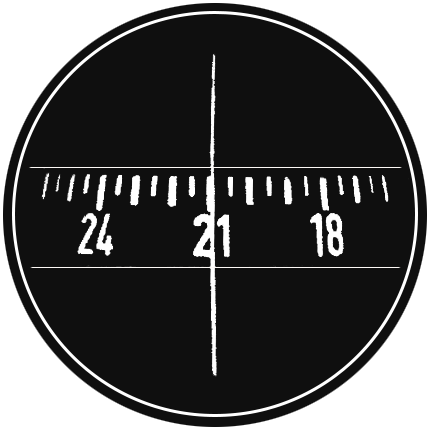

Der flüssigkeitsgefüllte Magnetkompass wurde so eingebaut, dass sich die innenliegende Kompassrose frei drehen und schwingen konnte, um eine gute und genaue vertikale Ablesbarkeit zu gewährleisten.
Das Prinzip des Magnetkompasses beruht auf Magnetstäbchen, welche fest mit der Kursrose verbunden sind, und sich nach dem Erdmagnetfeld ausrichten. Zur Verstärkung der magnetischen Richtkraft werden mehrere Magnete gleichzeitig verwendet.

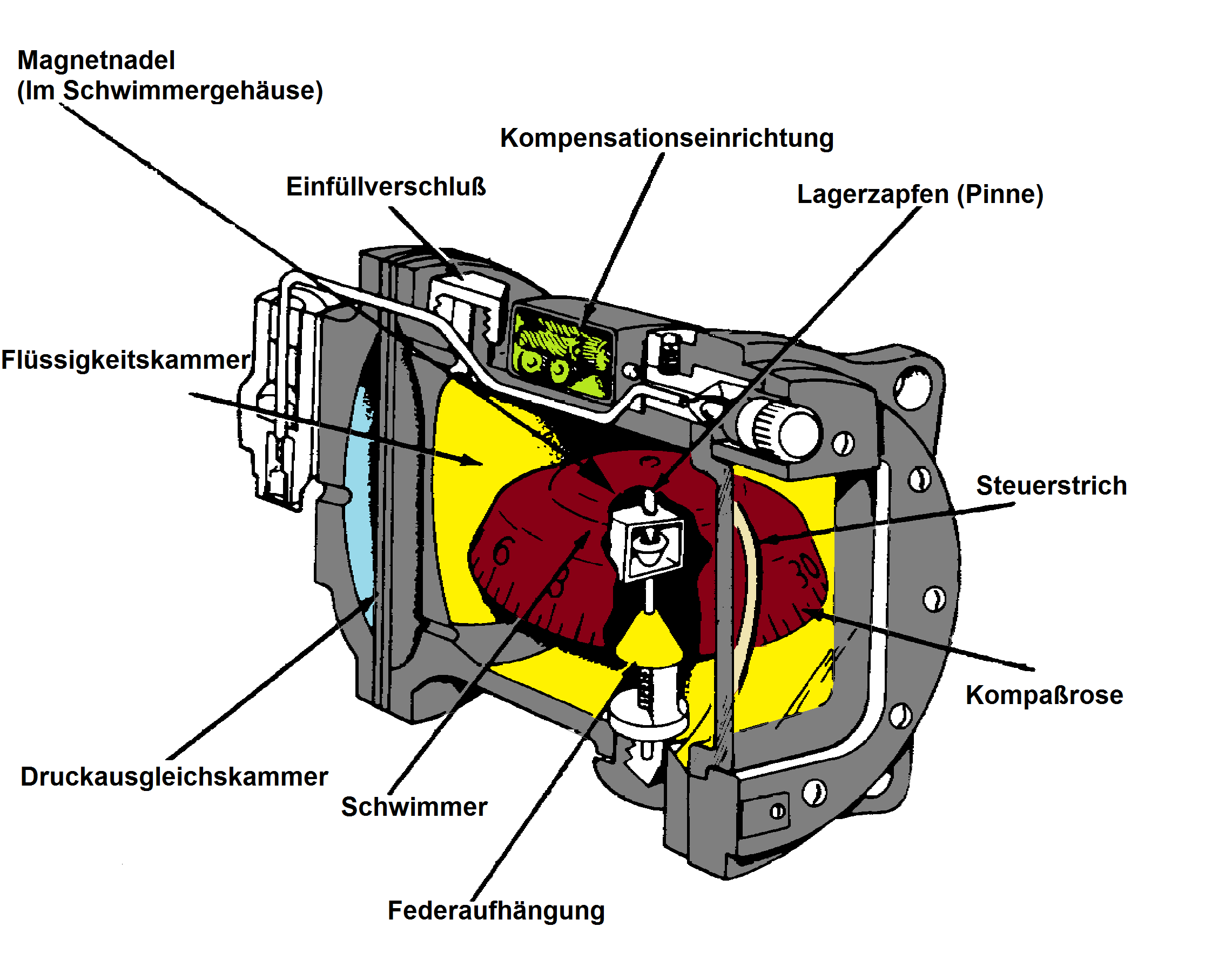

Um die beim Flugbetrieb auftretenden Erschütterungen und Schwingungen abzudämpfen, war die Kursrose in einem, mit Flüssigkeit gefüllten, druckdichten Gehäuse (Kompasskessel) gelagert. Zur Befüllung gibt es unterschiedliche Flüssigkeiten (z.B.Tulol), welche auf alle Fälle dauerhaft transparent und dünnflüssig sein müssen, und aufgrund der chemischen Zusammensetzung, die auftretenden starken Temperaturschwankungen ausgleichen müssen. Die Flüssigkeit muss absolut frostbeständig (mindestens bis -50°) sein, da in großen Flughöhen sehr niedrige Temperaturen vorherrschen. Zum Ausgleich der Volumenänderung der Kompassflüssigkeit bei großen Temperaturunterschieden, ist der Kompasskessel mit dem sogenannten "Ausgleichsgefäß" verbunden, welches sich im hinteren Gehäuseteil befindet. Das Ausgleichsgefäß besteht aus mehreren, miteinander verbundenen Membrandosen, welche sich bei Volumenvergrößerung "Aufblähen", oder bei Volumenverringerung der Kompassflüssigkeit "Zusammenziehen" können, ähnlich wie bei einer Ziehharmonika.
Das Kompassgehäuse besteht aus Bakelit.
Die Glasscheibe am Vorderteil wird durch einen Aluminiumflansch gehalten.
Auf dem Flansch sind in der Regel die Fl- Nummer, der Hersteller und die Werknummer vermerkt.
