Der Dreieckrechner
Der Dreieckrechner ist ein Rechenschieber mit dem alle wesentlichen Aufgaben der
Kursberechnung gelöst werden können. Somit bildet er, neben der Karte, unser Hauptwerkzeug zur Flugplanung und Kursberechnung.
Digitale Formen sind hier zu finden:
Dreieckrechner DR3 von VO101_Tom als .swf Datei zum Download (benötigt eine installiertes Adobe-Flash) oder als 'HTML-Version'.
Weiterhin eine von JG4_Deciman modifizerte Version (betrifft nur die Optik der Rückseite, und hier genauer gesagt nur der 'Flugzeugscheibe') als .swf-Datei'' (benötigt ebenfalls ein installiertes Adobe-Flash) oder als '.exe-Datei' (läuft somit eigenständig und funktioniert auch mit Windows 10 noch problemlos)
Sein Aufbau erklärt sich wie folgt:

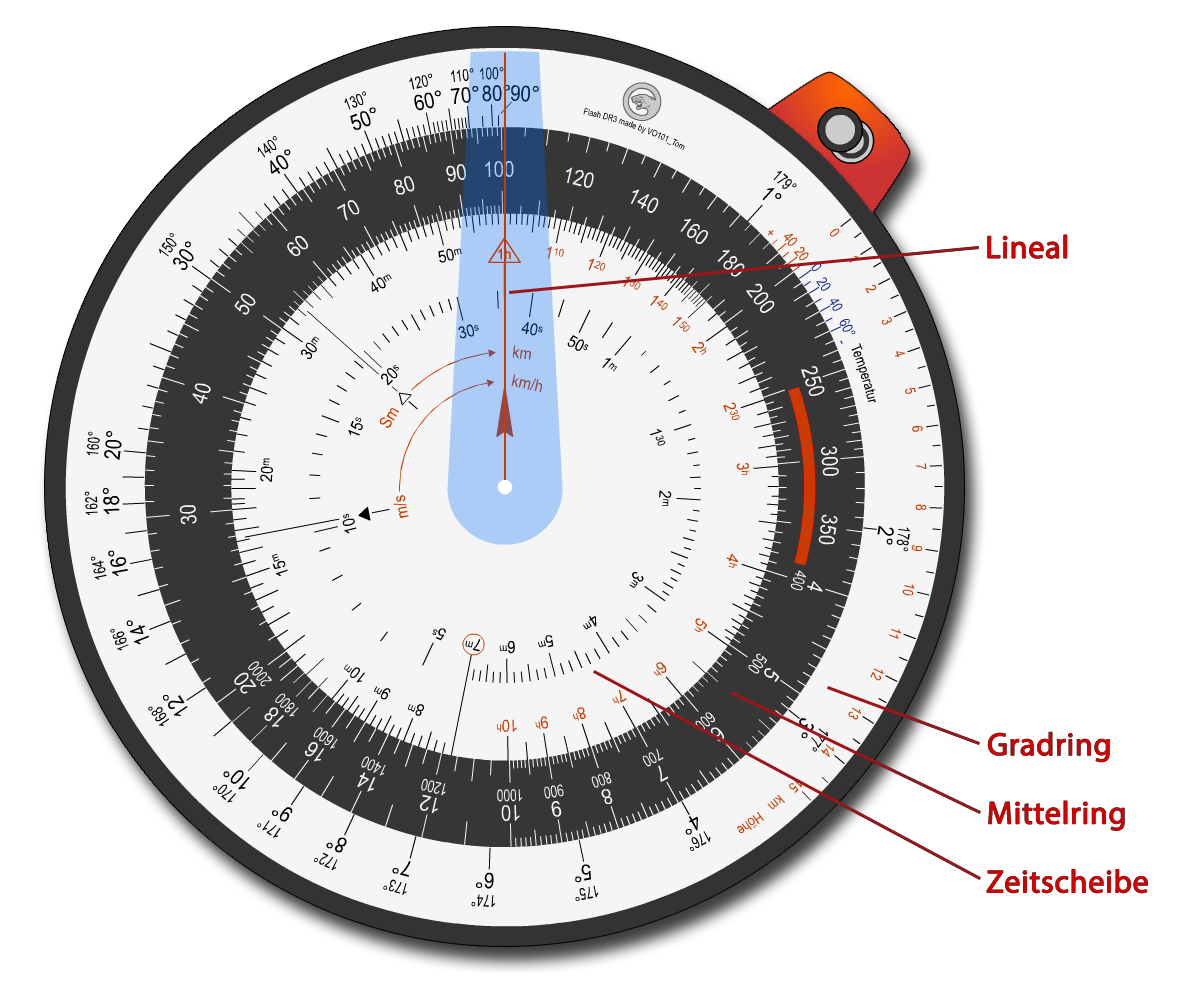

Vorderseite
Ausserhalb des runden Dreieckrechners befindet sich eine Schaltfläche, mit der per Mausklick zwischen den beiden Seiten umgeschaltet werden kann. Die Positionen der jeweiligen Bedienelemente der Seite bleiben dabei immer unverändert.
In der Mitte des Dreieckrechners befindet sich ebenfalls eine Schaltfläche. Ein Mausklick auf diese 'verlangsamt' die Drehgeschwindigkeit der einelnen Ringe und des Lineals. Wenn die 'Bremse' aktiv ist wird dies durch einen roten Kreis in der Mitte angezeigt.
Gradring, Mittelring, Zeitscheibe und Lineal können mit der Maus einzeln gedreht werden. Entsprechendes Element mit der Maus erfassen (egal wo), linke Maustaste drücken und gedrückt halten und die Maus bewegen.
Auf der Zeitscheibe befindet sich noch eine weitere Schaltfläche. Der 1-Stunden-Pfeil. In der Grafik etwas oberhalb vom Ende der Linie, die das 'Lineal' markiert, zu sehen.
Diese Schaltfläche hat gleich zwei Funktionen:
Zum einen bringt er bei einem Mausklick darauf das 'Lineal' mit dem '1 Stunden Pfeil' in Deckung.
Zum anderen 'koppelt' der das Lineal (immer in Deckung mit dem '1 Stunden Pfeil') an die Zeitscheibe. In 'gekoppeltem' Zustand wird bei einer Drehung der Zeitscheibe das Lineal mitbewegt. Bewegt man nur das Lineal ist die Koppelung wieder aufgehobwn.
Wenn die Zeitscheibe und Lineal 'gekoppelt' sind hat der '1 Stunden Pfeil' einen roten Hintergrund.
Beide Funktionen werden wir später noch mehrfach nutzen...
Rückseite
Ausserhalb des runden Dreieckrechners befindet sich auch hier die selbe Schaltfläche, mit der per Mausklick zwischen den beiden Seiten umgeschaltet werden kann. Die Positionen der jeweiligen Bedienelemente der Seite bleiben dabei wieder unverändert.
In der Mitte des Dreieckrechners befindet sich ebenfalls die Schaltfläche zum 'verlangsamen' der Drehgeschwindigkeit der einelnen Ringe und des Lineals. Auch hier wird die aktive 'Bremse' wieder duch einen roten Kreis in der Mitte angezeigt.
Kompassring, Flugzeugscheibe und Windlineal können wieder mit der Maus einzeln gedreht werden. Die Bedienung ist identisch zur Vorderseite.
Hinweis:
Der 'digitale' Dreieckrechner läßt uns zwar die ganzen Berechnungen durchführen (und liefert auch absolut nutzbare und brauchbare Ergenisse), aber er ist nicht so genau, wie die 'Hardware' von 1939. Sollte jemand also einen 'realen' DR2 oder DR3 besitzen und die selben Berechungen damit machen, so wird er ein leicht anderes (und auch genaueres!) Ergebnis bekommen.
